2017年，本人代表深圳纵横通参加广西水利电业集团都安公司变电站动环监控系统的安装调试工作。这一期项目共有8个300KV变电站，5个30KV变电站的通信机房要接入中心实现远程无人值守，为用户节省管理成本，方便用户管理了解各个变电站现场的环境情况。

变电站动环监控系统--内容组成

项目各站点要安装的设备有温湿度监测系统、红外入侵系统、声光报警系统、漏水监测系统、配电柜监测系统、普通空调监控系统。

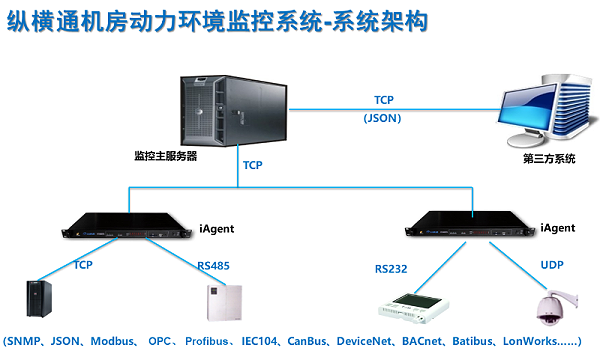

图：动环监控系统图

变电站动环监控系统--安装方式

     温湿度分布安装于通信机房内，用于监测通信机房内的周边温度、湿度，联动机房内的空调，当周边环境温度、湿度过高时，打开空调，反之关闭空调；安装于操作间，用于监测操作间的周边环境温度、湿度，相应的和操作间的空调联动。红外安装于机房大门内侧，用于监测非撤防时期的非法入侵，联动声光报警系统，有效防护机房安全，也是机房的第一道安全线；漏水系统安装分布于机房内的空调底部及窗口等机房易进水处，当机房有漏水情况发生时，第一时间联动声光并触发短信、电话通知中心管理人员；配电柜监测系统主要监测机房各个配电柜的运行参数，让中心管理维护人员无需到现场就能知道站点的运行情况；普通空调监控系统采用ZHT485T普通空调器，可根据不同设定方案进行远程关开机，可设定温度范围，时间范围，周期设定等，有效利用空调，节省成本，提高空调寿命。

变电站动环监控系统--主机

    站点采用zht2056T型采集主机，有8个COM，8个AI/DI口，足够现场设备的接入。各个采集探头通过超五类网线与采集主机直连通信，采集主机通过WLAN用电网公司专线与中心机房通信，报警设备部署在中心机房，当站点线路不通时，通过中心机房的GMD03发短信通知机房运维人员做进一步处理，减少故障发生时间。
