配电监控是动环系统中必不可少的一项，ups电池放电仪是用于中低压系统智能化装置，它能够进行数据采集，可以对电力参数测量及电能进行计量，对外提供通讯接口可以接入计算机，支持 RS485接口MODBUS通讯协议，接入动环系统后，操作方式很人性化，操作者能在短时间内掌握，阅读数据和参数设置等操作将变得简单易行。
该产品主要由电量仪模块和互感器模块组成。
安装时，先安装电量仪模块，然后在安装互感器。
安装电量仪模块是需要注意对应位置，A相对应接在电量仪的U1接口上面，B相对应接在U2上面，C相对应接在U3上面。

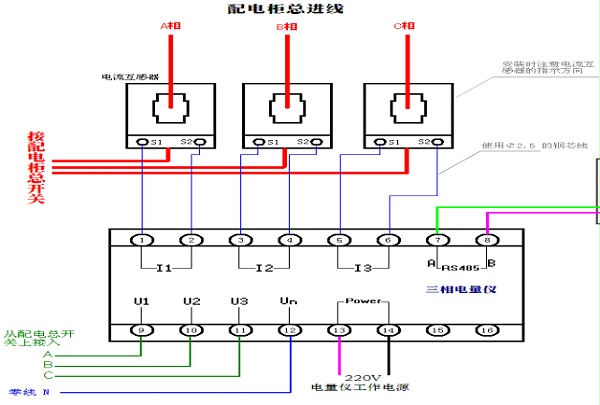

如图所示：
因为每相对应数据显示，采集计算出正确的数据。
在安装互感器时，也是一样的互感器分别套在A、B、C三相的线上面，然后固定互感器。

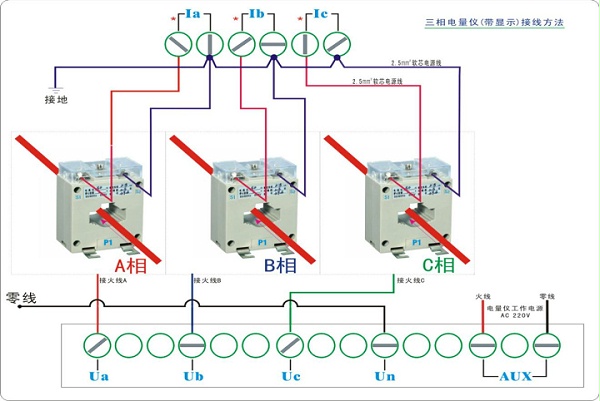

在套互感器时需要注意电流方向，电流方向为有P1流向P2.且在接线时注意互感器S1为正，接在电量仪的带*号的接线点，既套在A相的互感器的S1接在I1的*号端子上面。以此类推，如下图所示：
然后零线接在Un端口上，下面接入供电电源220v，注意供电电源建议用ups供电，这样当市电断了之后，保证电量仪能够正常运行，且能够检测到市电各个数据的情况，不然市电停了之后，电量仪也直接没有电了。
安装完成后就是将ups电池放电仪的通讯线接入动环设备，电量仪采用485接口modbus通讯协议，接入动环系统，就能看到电量仪的各项数据了。
