中小型机房动环监控解决方案

方案设计 /Solution design

 纵横通针对中小型动环监控系统的设计原则是：简单适用+稳定安全+可扩展易维护。由于绝大多数中小型企业在搭建机房动环监控系统的预算限制，动环系统的监控对象只覆盖核心设备，如：UPS、消防、视频等；同时绝大部分的中小型企业都没有配备专门的机房管理人员，所以动环监控系统必须考虑其操作性必须简单；而对于动环系统而言，最重要的一个指标就是其系统稳定性，纵横通中小型机房动环监控系统通过一系列软及硬件相结合的方式保证系统的安全稳定无误报；同时中小型机房有机房增添是经常发生的情形，对于新增的设备需要接入动环监控系统进行统一管理也是常见的需求，因此机房动环系统必须具备良好的系统扩展性，让新设备加入动环系统操作 简单，可维护性良好。

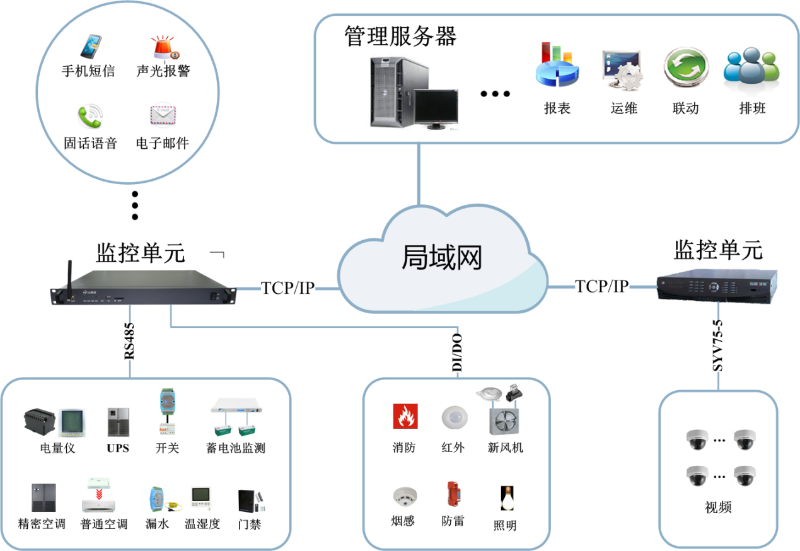

纵横通充分结合以上中小型机房的特点，同时总结近20年机房动力环境监控系统建设的项目实施经验，设计方案系统图如下：

典型配置 /Solution  list

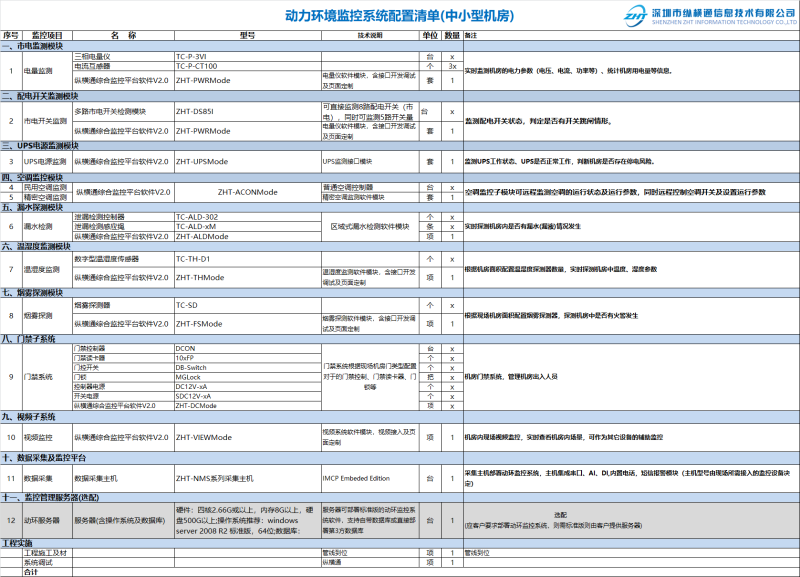

        对于机房面积在20~100平方米的中小型机房，该类机房典型的监控内容涉及机房中的：配电系统、空调系统、环境监测以及视频和消防监控等内容，代表性的动环系统配置清单如下：

注：实际项目中的监控对象可能与以上清单列表有差异，需根据机房的面积以及机房中待监测的设备调整配置清单。

方案特点 /Solution  feature

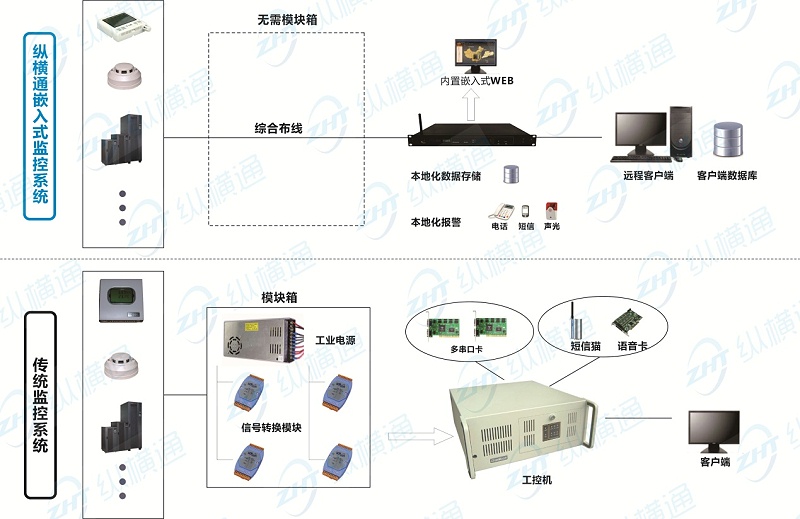

 纵横通中小型机房监控解决方案充分利用我司自主研发生产的动环监控主机具备接口转化功能的优势，在接入机房内被监控设备时无需外接通讯转化模块（下图中传统监控系统-工控机模式中的模块箱），让设备接入操作极其简单（使用带水晶头的网线将设备与动环采集主机端口直连即可，中间不需要加入任何接口转换设备)，这不仅让整个系统的布线规范，而且有效减少故障点，提高机房动环系统的稳定性，对比如下所示：

方案价值 /Solution  BENEFIT

  纵横通中小型机房监控解决方案通过新增传感器(如：温湿度传感器、漏水探测器、烟雾探测器等)或直接使用机房设备中的智能通讯接口，通过我司高集成度的动环监控主机与机房内被监控设备建立通信，搭建一套完善的实时机房动力环境监控系统，对客户具有以下实用价值：

实现机房无人值守：机房监控系统24小时全方位自动监控机房中的设备运行，出现异常系统自动告警，无需机房管理人员人工巡查机房设备，无人值守大大减少降低维护人机房管理工作量。

机房安全实时监测：动环监控系统以毫秒级速率实时采集所有监控设备数据，同时将所有采集数据以图形化界面展现方式在系统中实时展现。
       机房异常预警告警：机房动环监控系统实监测机房内所有设备的运行情况以及机房环境参数，若探测到异常，系统及时发出告警(支持声光、电话、短信、微信App等多种方式告警，确保通知到位)，管理人员可及时排查处理相关问题，进而保证机房安全稳定运行。

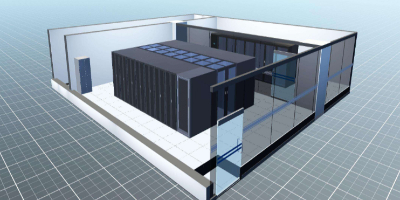

       实现机房可视化监控：动环监控系统支持3D建模，通过建模实现100%的机房场景还原，让管理人员随时随地可进行可视化地巡查机房。
       机房监控数据完整保存无丢失：中小型机房监控系统采用我司自主研发的嵌入式数据采集主机作为核心数据汇聚设备，由于我司的数据采集主机支持数据自动缓存及联网主动推送机制(设备特有功能)，若出现传输异常情况，系统会自动缓存数据，待恢复正常后自动上传缓存数据，保证系统所有采集数据不丢失。
